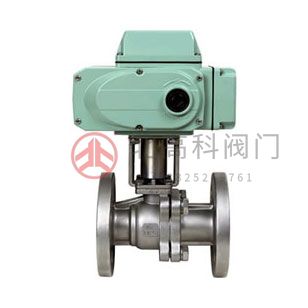

Q941Y 型 PN16~PN63 浮動硬密封電動球閥

產品說明Q941Y 型 PN16~PN63 浮動硬密封電動球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公

在線咨詢全國熱線
13325269761

產品說明

Q941Y 型 PN16~PN63 浮動硬密封電動球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。

Q941Y 型 PN16~PN63 浮動硬密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

產品性能參數

Q941Y 型 PN16~PN63 法蘭連接浮動硬密封電動球閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Q941Y-16C	16	1.6	-28~425	水、蒸汽、油品等
Q941Y-25	25	2.5
Q941Y-40	40	4.0
Q941Y-63	63	6.3
Q941Y-16P	16	1.6	-28~500	硝酸等腐蝕性介質
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941Y-63P	63	6.3
Q941Y-16R	16	1.6
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941Y-63R	63	6.3

產品零部件材料

Q941Y 型 PN16~PN63 法蘭連接浮動硬密封電動球閥零部件材料
型號	材料
型號	閥體	球體、閥桿	密封圈	填料、墊圈
Q941Y-16C	WCB	2Cr13	特種硬化材料	柔性石墨環、柔性石墨纏繞墊
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R	CF8 (304)	0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R
Q941Y-63R

產品外形及結構尺寸

Q941Y 型 (PN16) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd
15	130	95	65	45	14	4×Φ14
20	140	105	75	55	14	4×Φ14
25	150	115	85	65	14	4×Φ14
32	165	135	100	78	16	4×Φ18
40	180	145	110	85	16	4×Φ18
50	200	160	125	100	16	4×Φ18
65	220	180	145	120	18	4×Φ18
80	250	195	160	135	20	8×Φ18
100	280	215	180	155	20	8×Φ18
125	320	245	210	185	22	8×Φ18
150	360	280	240	210	24	8×Φ23
200	400	335	295	265	26	12×Φ23

Q941Y 型 (PN25) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd
15	130	95	65	45	16	4×Φ14
20	140	105	75	55	16	4×Φ14
25	150	115	85	65	16	4×Φ14
32	165	135	100	78	18	4×Φ18
40	180	145	110	85	18	4×Φ18
50	200	160	125	100	20	4×Φ18
65	220	180	145	120	22	8×Φ18
80	250	195	160	135	22	8×Φ18
100	280	230	190	160	24	8×Φ23
125	320	270	220	188	28	8×Φ25
150	360	300	250	218	30	8×Φ25
200	400	360	310	278	34	12×Φ25

Q941Y 型 (PN40) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd
15	130	95	65	45	16	4×Φ14
20	140	105	75	55	16	4×Φ14
25	150	115	85	65	16	4×Φ14
32	180	135	100	78	18	4×Φ18
40	200	145	110	85	18	4×Φ18
50	220	160	125	100	20	4×Φ18
65	250	180	145	120	22	8×Φ18
80	280	195	160	135	22	8×Φ18
100	320	230	190	160	24	8×Φ23
125	400	270	220	188	28	8×Φ25
150	400	300	250	218	30	8×Φ25
200	502	375	320	282	38	12×Φ30

Q941Y 型 (PN63) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd
15	140	105	75	55	18	4×Φ14
20	152	125	90	68	20	4×Φ18
25	180	135	100	78	22	4×Φ18
32	200	150	110	82	24	4×Φ23
40	220	165	125	95	24	4×Φ23
50	250	175	135	105	26	4×Φ23
65	280	200	160	130	28	8×Φ23
80	320	210	170	140	30	8×Φ23
100	360	250	200	168	32	8×Φ25
125	381	295	240	202	36	8×Φ34
150	403	340	280	240	38	12×Φ34
